隨著光伏產品的大量應用，安全問題，特別是防火問題成了制約其廣泛應用的重要因素。由美國能源部資助，美國UL公司主導研究，歷經5年多時間，制定的一套針對分布式屋頂光伏系統認證及測試的新標準ANSI 1703，于2014年5月20日頒布，成為美國國家標準，并將于2016年10月25日強制執行。該測試標準對國內的分布式光伏的屋頂防火安全有借鑒作用。

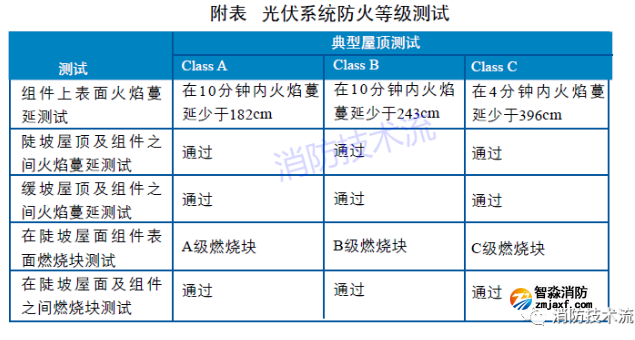

光伏標準ANSI 1703依據美國電工法及建筑法，適用于屋頂支架安裝或屋頂嵌入式安裝的光伏組件，也適用于地面安裝的光伏組件，光伏組件的最大系統電壓不應超過1000伏。同時，該標準也適用于為光伏組件提供電氣連接和安裝設備的零部件。但該標準不適用于光伏逆變器、儲能電池、太陽跟蹤裝置、聚光太陽能組件及光熱太陽能組件。ANSI 1703 光伏系統防火測試主要針對分布式屋頂光伏系統。一般光伏系統由屋頂材料、光伏支架和光伏組件等組成。根據光伏系統應用場合及測試嚴酷程度，系統防火測試共分為3個等級，分別為：class A、class B、class C，其嚴酷程度等級最低為class C，等級最高為class A。然而，每個等級的防火測試，又包含了不同等級的火焰蔓延測試及燃燒塊測試?；鹧媛訙y試和燃燒塊測試包含class A、class B、class C測試。等級class A、class B、class C之間的區別主要在于測試條件及判斷依據不同?；鹧媛訙y試根據其在一定時間內的火焰蔓延距離判斷等級，10分鐘內火焰不超過182厘米為A級，10分鐘內火焰不超過243厘米為B級，4分鐘內火焰不超過396厘米為C級。燃燒塊測試等級主要根據其不同體積的燃燒塊在燃燒相應的時間后的現象來區分，在對應等級燃燒塊在燃燒過程中，光伏組件沒有出現燃燒物滴落、帶電件外露等現象時，測試通過。A級燃燒塊體積為長30厘米、寬30厘米、厚5.7厘米，B級燃燒塊體積為長15厘米、寬15厘米、厚5.7厘米，C級燃燒塊體積為長3.81厘米、寬3.81厘米、厚1.98厘米。防火測試中的兩個必要的火焰蔓延測試及燃燒塊測試，需要考慮光伏系統安裝支架結構、屋頂材料和安裝傾斜度等因素。針對光伏系統不同安裝支架結構，主要考慮針對光伏系統安裝方位進行測試，即包含南、東及北三個方位。如圖1所示。針對不同屋面傾斜度，防火測試還需要考慮陡坡和緩坡測試，陡坡是指在屋面斜率大于等于167 mm/m的屋面，緩坡是指屋面斜率小于167 mm/m的屋面。針對典型屋頂系統，除去考慮系統方位外，如需取得class A、class B、class C等級，則需要完成附表系列測試，例如取得class A等級系統防火測試，需要完成附表 class A所在列的所有測試。
分布式光伏系統防火安全考慮至關重要，若要順利通過ANSI 1703的新版防火測試，需要考慮屋頂組成材料，安裝支架結構及安裝傾斜度等因素。另外，根據分布式光伏系統的應用等級，由嚴到松依次為class A、class B、class C， 光伏廠家可以根據其系統應用屋頂條件，選擇相應的光伏系統測試等級。
