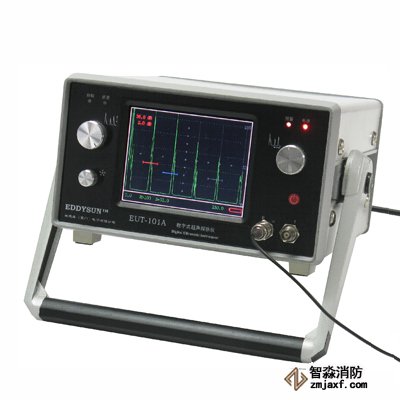

愛德華EUT-101A 強發射高穿透力超聲探傷儀

作者：消防檢測設備
發布時間：2020-07-25 06:23:08
來源：http://dzjshs.cn/
點擊：578

愛德華EUT-101A便攜式強發射高穿透力超聲探傷儀除具有其他儀器的特點外，還匯集了高端儀器所必需的高性能和多種功能,同時更在穩定性、可靠性以及抗干擾方面下足功夫,使其即使在嚴酷的環境中長時間工作亦可安全運行。本公司自有知識產權的軟件與高性能硬件的緊密結合,加上新穎的彈出式菜單操作,使儀器整機更臻完美。

• 具有相當高的發射脈沖幅度（Up≥1200V）和足夠陡的前沿上升時間，而且還有非常低的有效輸出阻抗（即其負載能力相當強），因而能有效激勵各種晶片尺寸的高低頻探頭實現高靈敏度和高分辨率探傷
• 增加的“報警回波信號幅度輸出”功能，可以選通閘門內回波峰值保持輸出（最大峰值約10V），供同外部設備連接時使用
• 儀器還具有通用型超聲探傷儀的功能特點，通過“發射強度”和“阻尼”的調節，其發射電壓幅度可方便的在200～1200V之間選擇；加上接收放大器0.3～2/2～4/4～6/3～15MHz多種硬件窄帶和寬帶的配合，儀器完全適用于大型鍛件的高靈敏度探傷和其它機械零件的高分辨率探傷
• 閘門的各種測量功能使缺陷精確定位成為可能；而d閘門“底波衰減”功能更給底波監控以量的概念；b/c閘門的“波形展寬”為觀察分析回波細節，進而判定缺陷性質提供了條件
• 長時間工作的穩定性和可靠性乃大鍛件探傷儀的首要條件，本儀器對溫度漂移和長時間工作漂移都有嚴格控制
• 粗晶材料如奧氏體焊縫檢查：既有強發射，又具備多個硬件低頻窄帶和寬帶放大器，而且可方便的根據用戶需求對頻帶加以設定，再加上我公司能有效抑制雜波的豐富軟件功能，只要選擇合適的探頭（例如大晶片低頻聚焦探頭或低頻寬帶探頭等），50mm 左右奧氏體焊縫的檢查將成為可能
• 儀器采用人機對話界面，清晰易懂、操作方便、熱鍵幫助提示
尺寸和重量：
尺寸：310*256*140mm 重量：5.9kg
電源：可交直流供電AC 220V，內置鋰電池（14.8V 4AH）

工作環境：
工作溫度：－20℃～+55℃
存儲溫度：－20℃～+50℃
相對濕度：不超過85%

超聲檢測：
1、發射脈沖：尖脈沖幅度≥1000V
2、阻尼：高/中/低三檔
3、重復頻率：25Hz～5KHz，分25/50/100/200/500Hz/1K/2K/5K/10KHz 多檔調節
4、探測范圍：3～10000mm(鋼縱波)，連續可調，最小顯示范圍3mm
5、脈沖位移：-10～1000mm(鋼縱波)
6、探頭零點：0～100μs
7、材料聲速：1000～9999m/s
8、頻率范圍：0.3～15MHz，標準型分0.3～2/2～4/4～6/3～15MHz四檔，EUT-101A特設0.3～2MHz高靈敏度硬件窄帶檔
9、增益：0～110dB,分0.5/2/6dB步進
10、垂直線性誤差：≤3%
11、水平線性誤差：≤2%
12、探傷靈敏度余量：≥65dB
13、遠場分辨率：≥28dB
14、抑制：0～80%，線性抑制
15、閘門：a/b/c/d 四個獨立報警閘門，每個閘門均有進波/失波報警功能其中：a閘門可設定為跟蹤閘門；b/c閘門可擴展回波；d閘門還獨具底波衰減功能
16、測量點選擇：前沿或峰值
17、DAC曲線：最多能記錄10個回波參考點，可改變DAC三線間距離，可修正回波參考點
18、存儲：可存儲1000組數據和儀器參數
19、接口：U口、網口、地線插孔
20、其他功能：本儀器還具有第一回波跟蹤、探頭回波頻率測量、自動波幅、材料聲速和探頭零點自動校正、探頭折射角自動測量以及回波擴展、回波包絡、回波評價和測量結果突出顯示、動態波形回放和現場抗干擾等多種功能。
適用于厚蜂窩材料穿透式探傷，粗晶材料如奧氏體焊縫檢查，電站大型鑄鍛件超聲檢測，中厚板焊縫探傷，汽車零件的檢測
