青鳥消防火災自動報警系統「常用」產品接線圖

  • 作者：消防檢測設備
  • 發布時間：2020-05-27 14:01:51
  • 來源：http://dzjshs.cn/
  • 點擊：1205

技術干貨




實用指南



近期青鳥消防陸續推出了多款二線制產品，其中二線制火災報警產品更是廣受關注，技術上革新，兼容性更好，可與四線制的火災報警產品同時帶載在同一臺JBF-11SF系列火災報警控制器上,能滿足項目中的不同選擇需求。

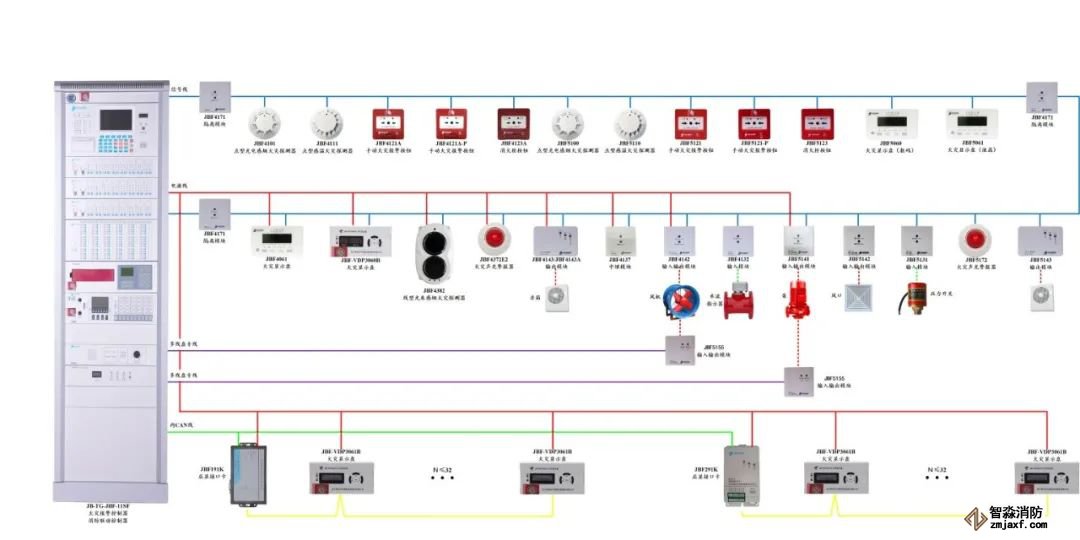

火災自動報警系統接線圖

對此，小編整理了青鳥消防火災自動報警系統「常用」產品接線圖，絕對干貨，誠意滿滿，值得收藏。








JADE BIRD FIRE




1.探測器類設備接線圖

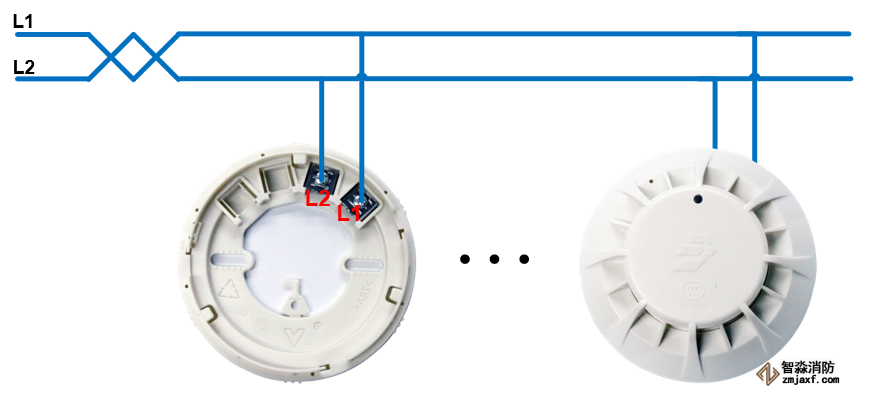

JBF5100/JBF4101點型光電感煙火災探測器



JBF5110/JBF4111點型感溫火災探測器（A2R)

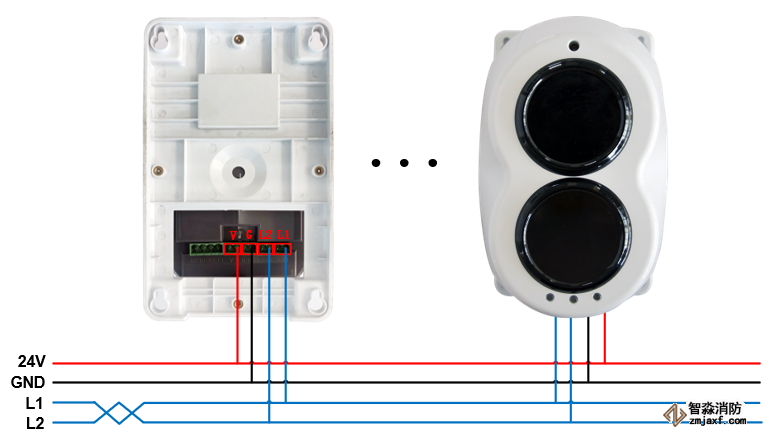

JTY-H-JBF4382線型光束感煙火災探測器



JADE BIRD FIRE

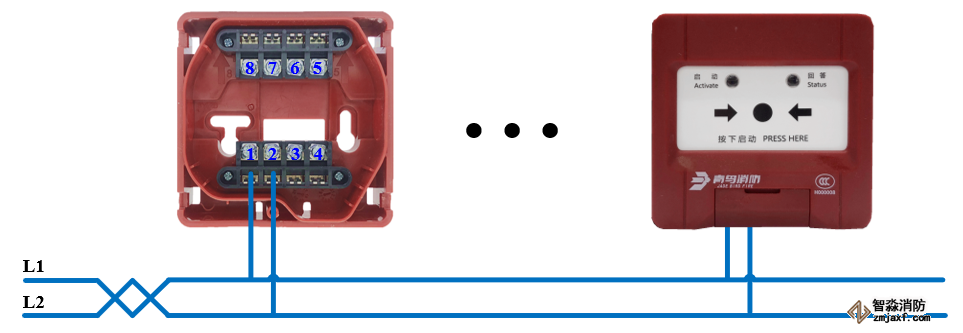

2.報警按鈕類設備接線圖

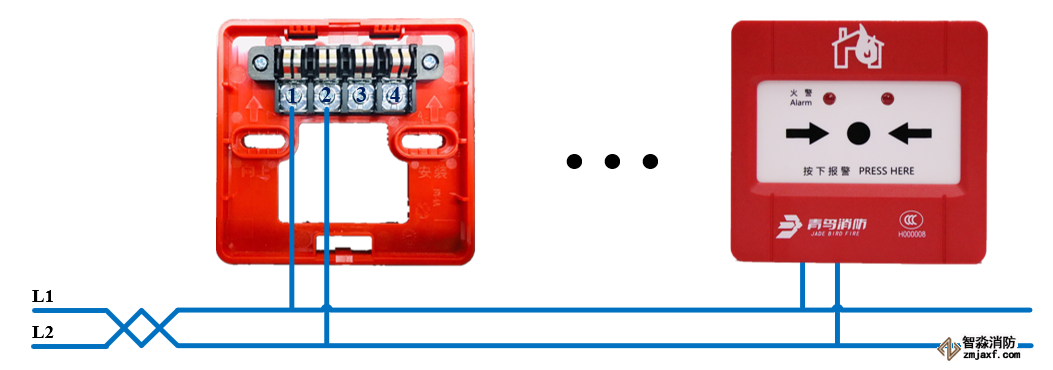

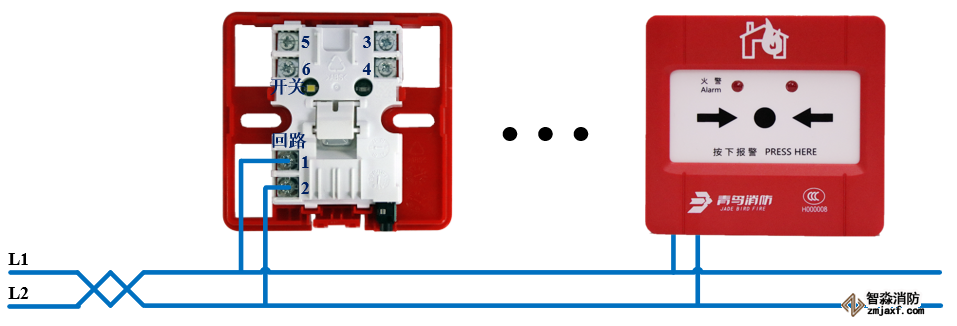

JBF4121A手動火災報警按鈕

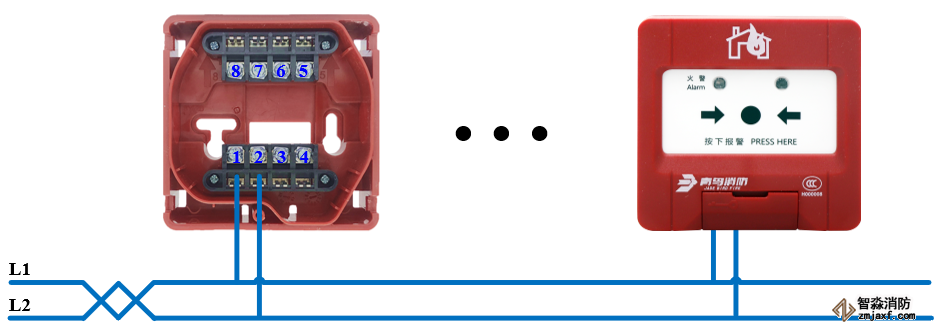

JBF4121B手動火災報警按鈕



JBF5121手動火災報警按鈕

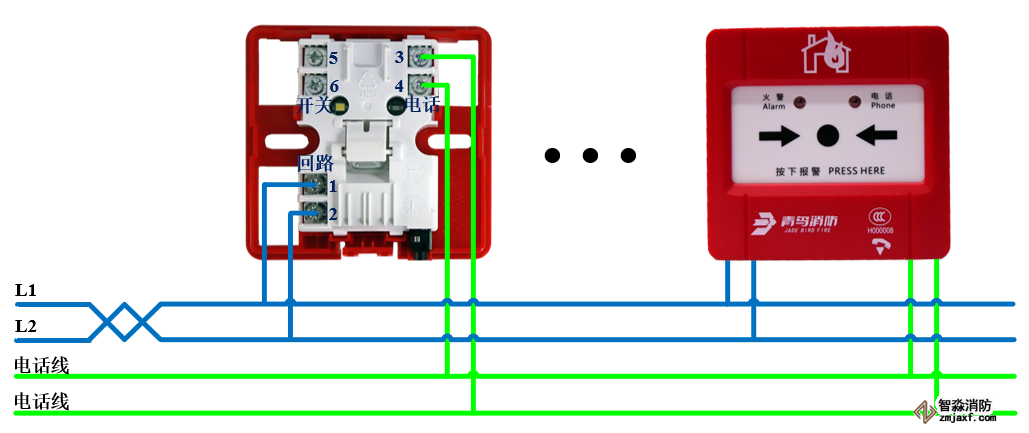

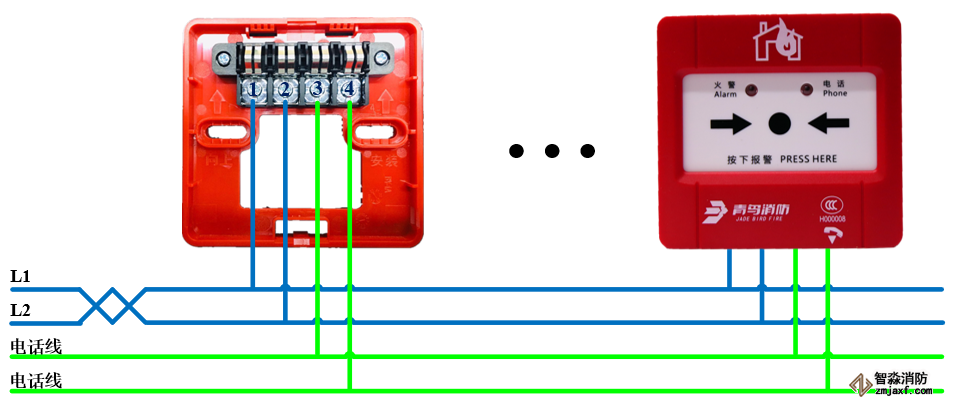

JBF4121A-P手動火災報警按鈕



JBF4121B-P手動火災報警按鈕



JBF5121-P手動火災報警按鈕



JBF4123A消火栓按鈕



JBF4123B消火栓按鈕



JBF5123消火栓按鈕



JADE BIRD FIRE

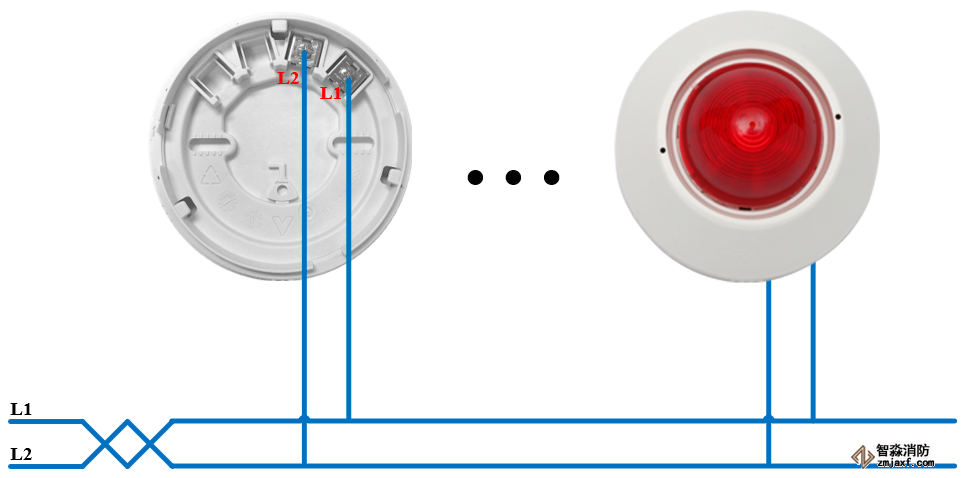

3.火災聲光警報器類設備接線圖

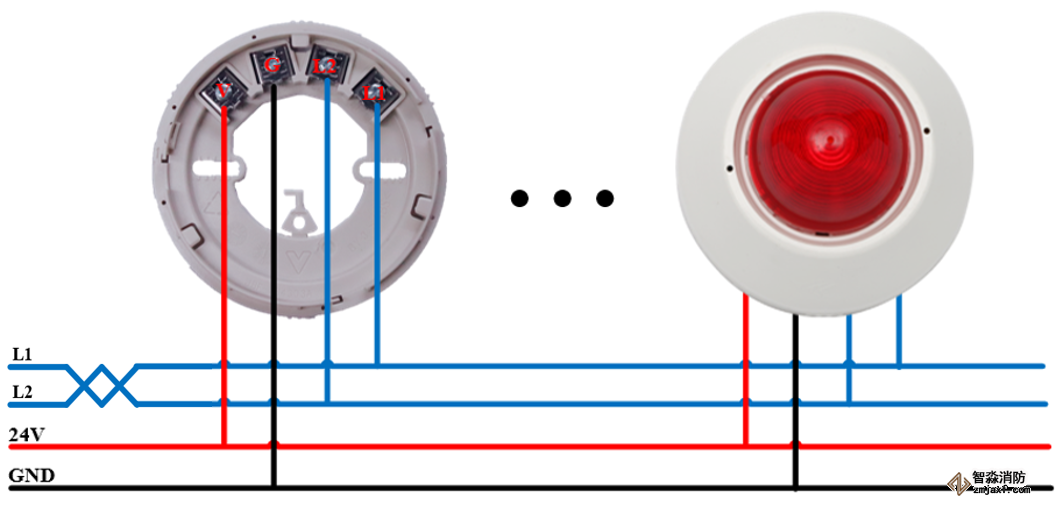

JBF4372E2火災聲光警報器



JBF5172火災聲光警報器



JADE BIRD FIRE




4.火災顯示盤類設備接線圖

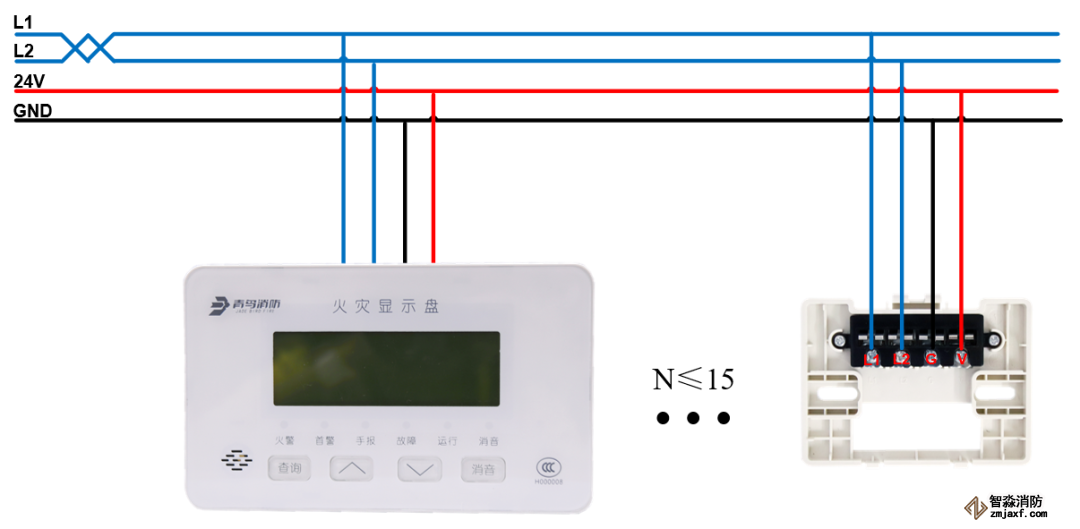

JBF4061火災顯示盤

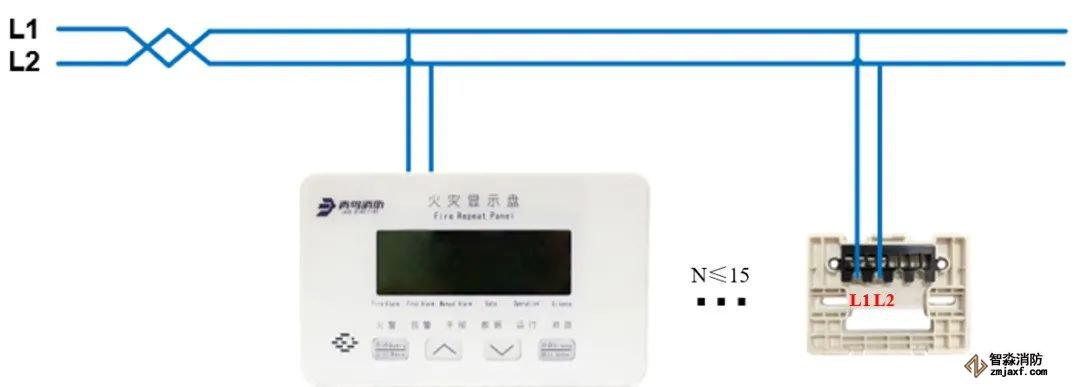

JBF5060/JBF5061火災顯示盤

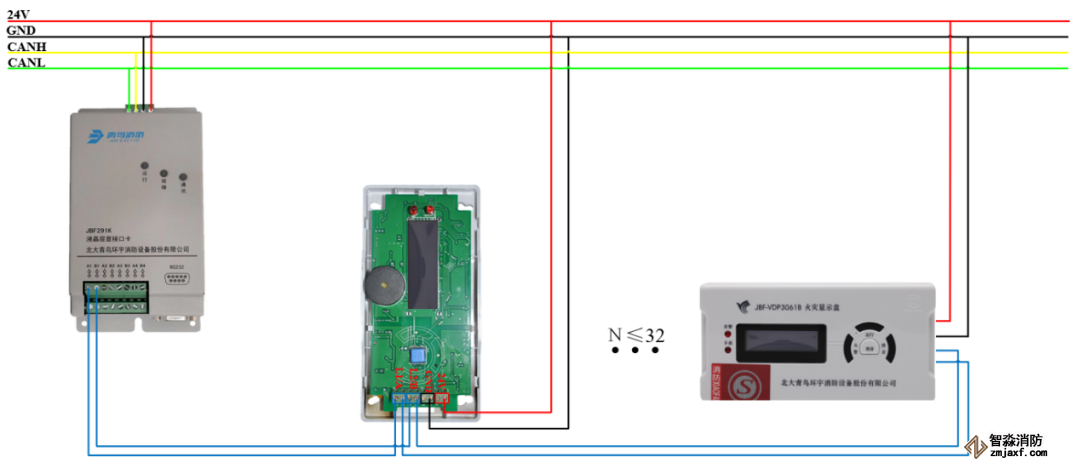

JBF-VDP3060B火災顯示盤



JBF-VDP3061B火災顯示盤

（配接JBF-191K液晶層顯接口卡）

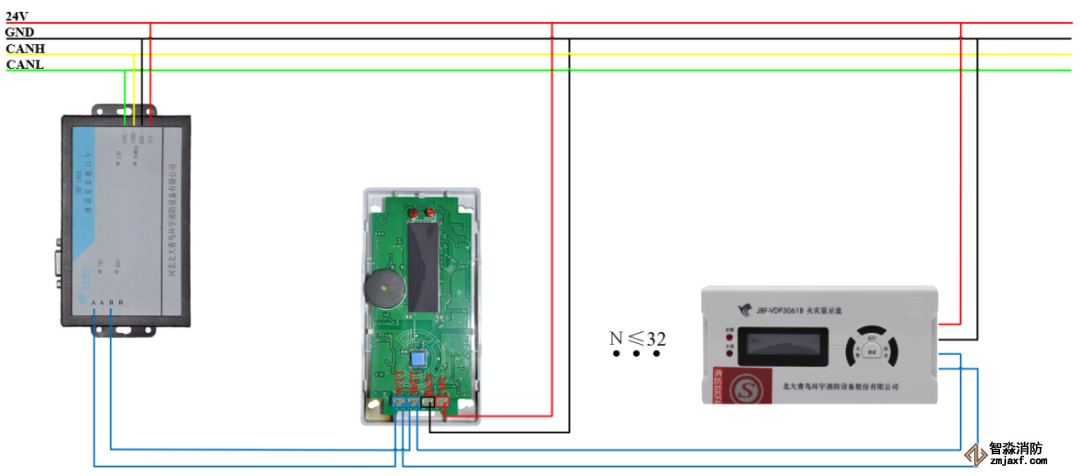

JBF-VDP3061B火災顯示盤

（配接JBF-291K液晶層顯接口卡）





JADE BIRD FIRE




5.現場模塊類設備接線圖

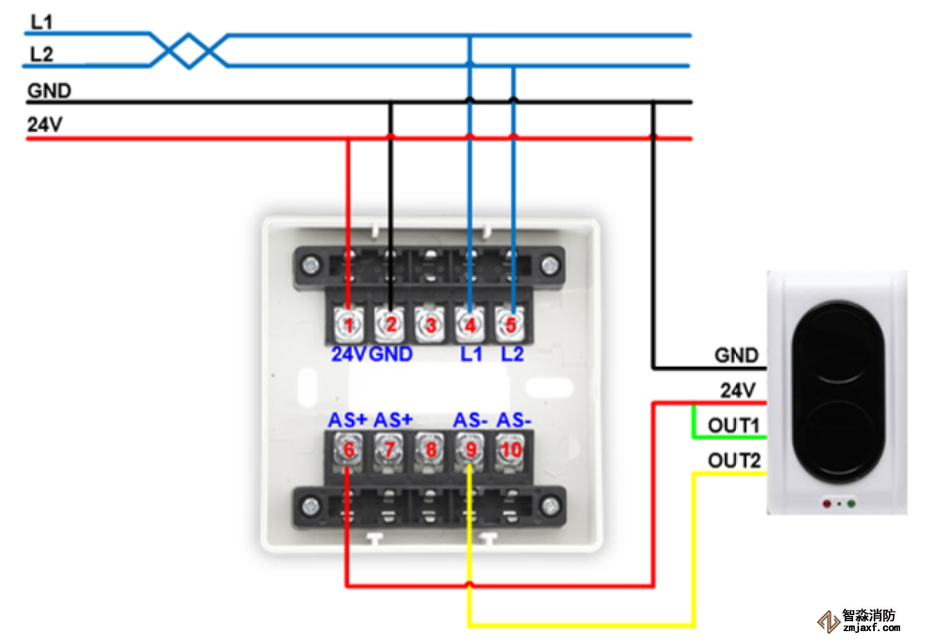

JBF4137中繼模塊

（配接JTY-H-JBF-VDC1382A線型光束感煙火災探測器）

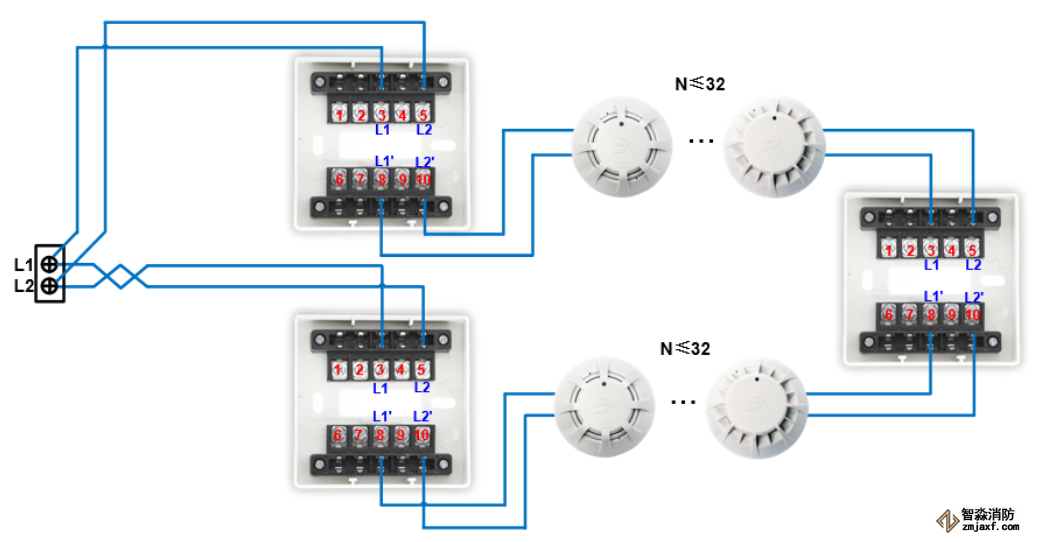

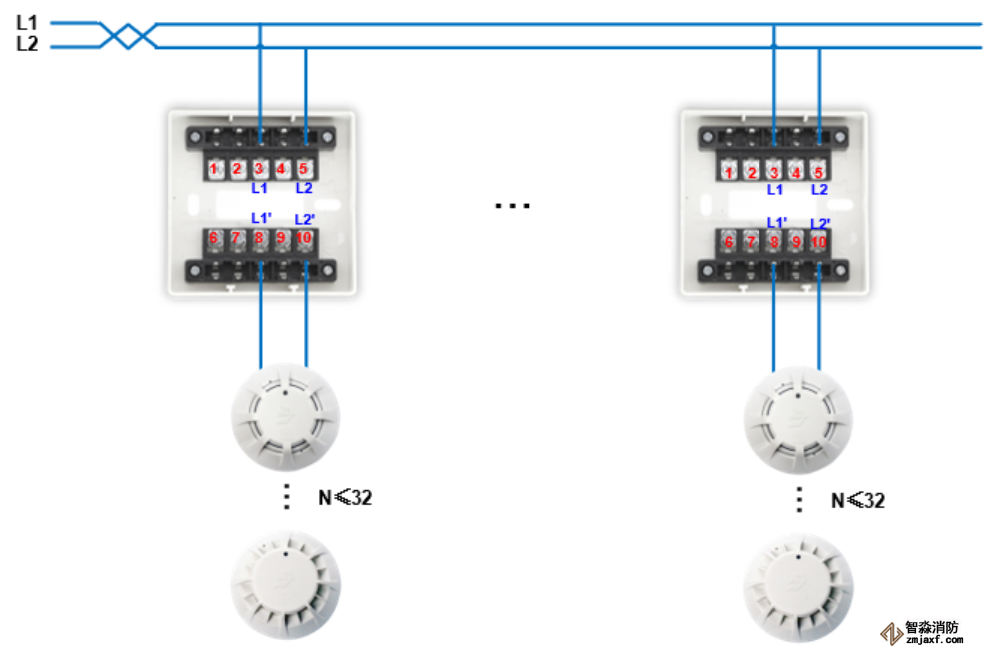

JBF4171隔離模塊樹狀分支接線方法



JBF4171隔離模塊環形接線方法

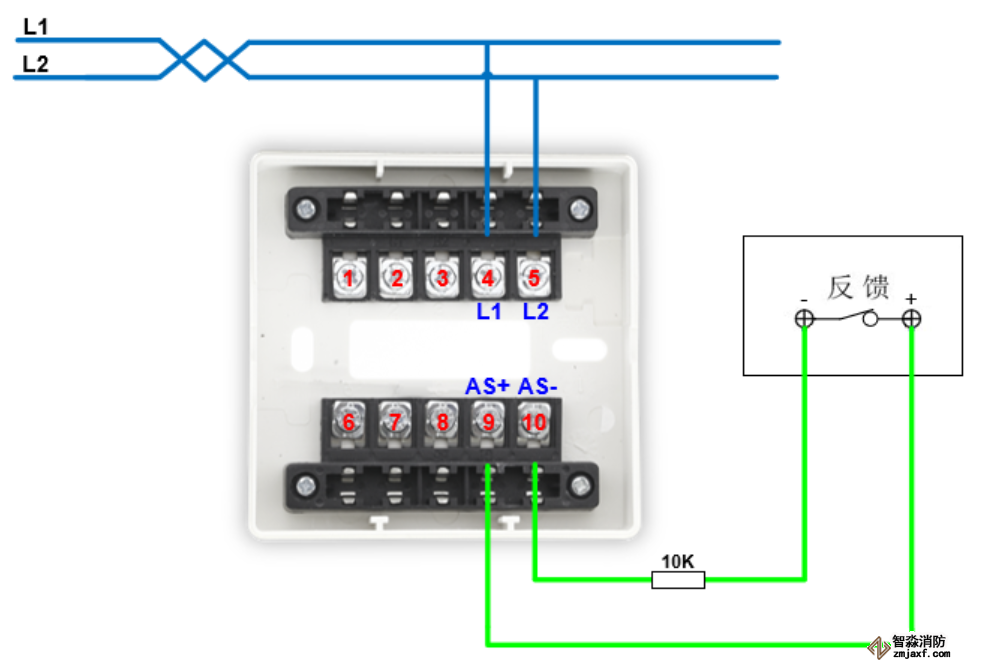

JBF4132輸入模塊

（接收閉合反饋信號接線方法）







JBF5131輸入模塊

（接收閉合反饋信號接線方法）

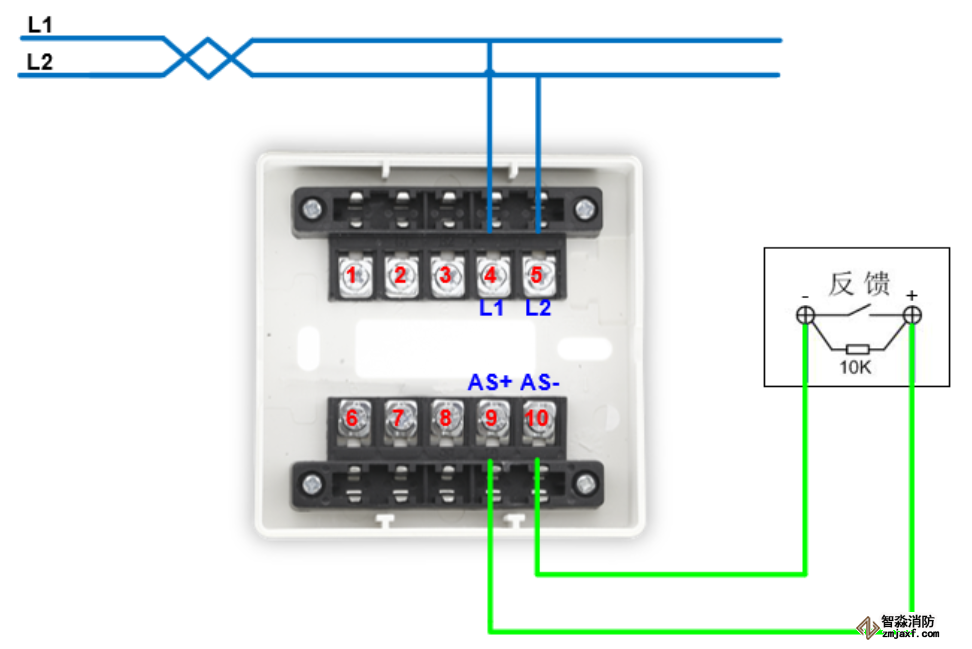

JBF4132輸入模塊

（接收斷開反饋信號接線方法）







JBF5131輸入模塊

（接收斷開反饋信號接線方法）

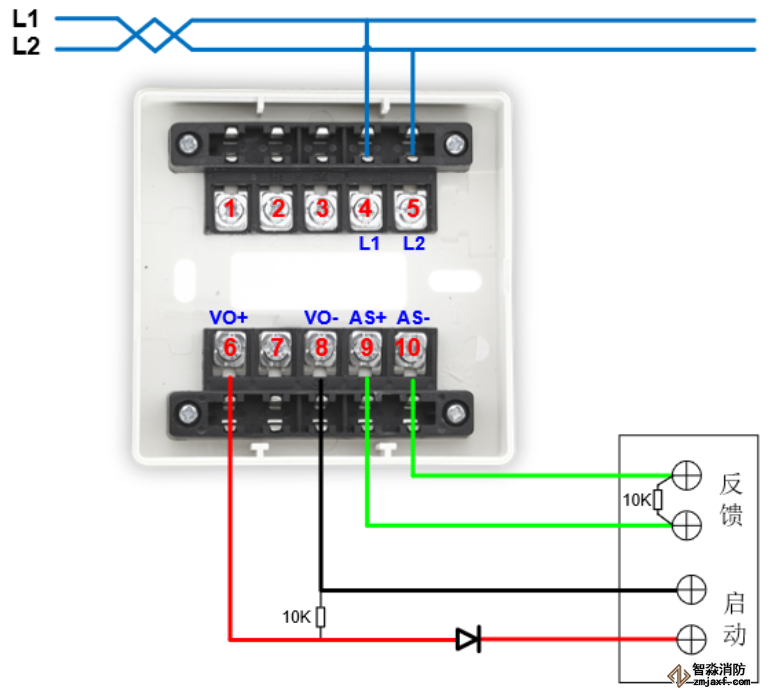

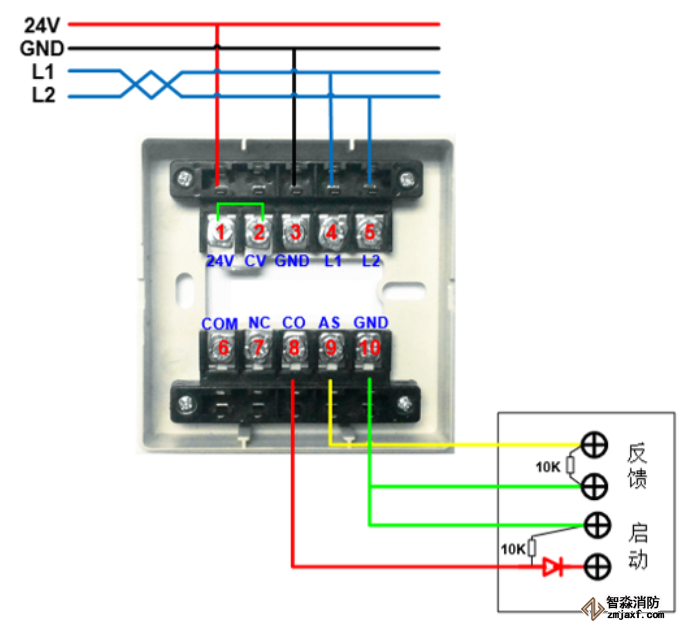

JBF5141輸入輸出模塊有源輸出接線方法

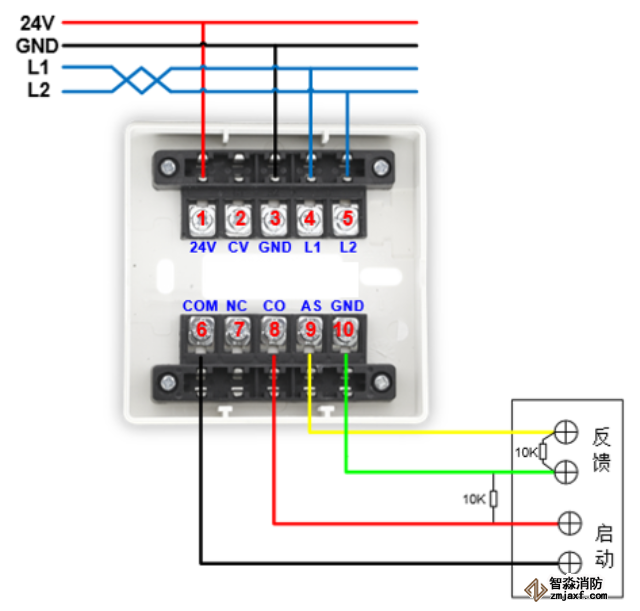

JBF4142輸入輸出模塊有源輸出接線方法

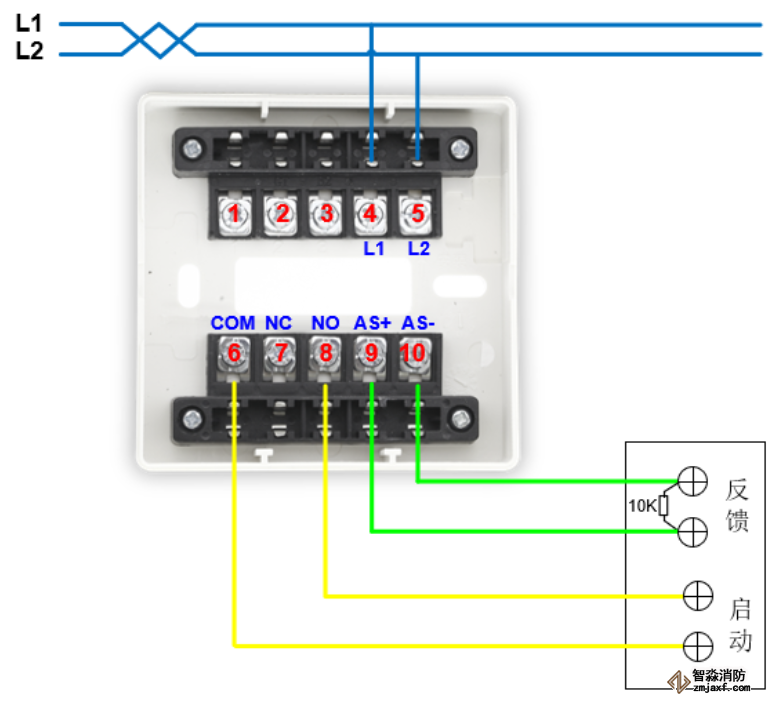

JBF5141輸入輸出模塊無源輸出接線方法



JBF4142輸入輸出模塊無源輸出接線方法

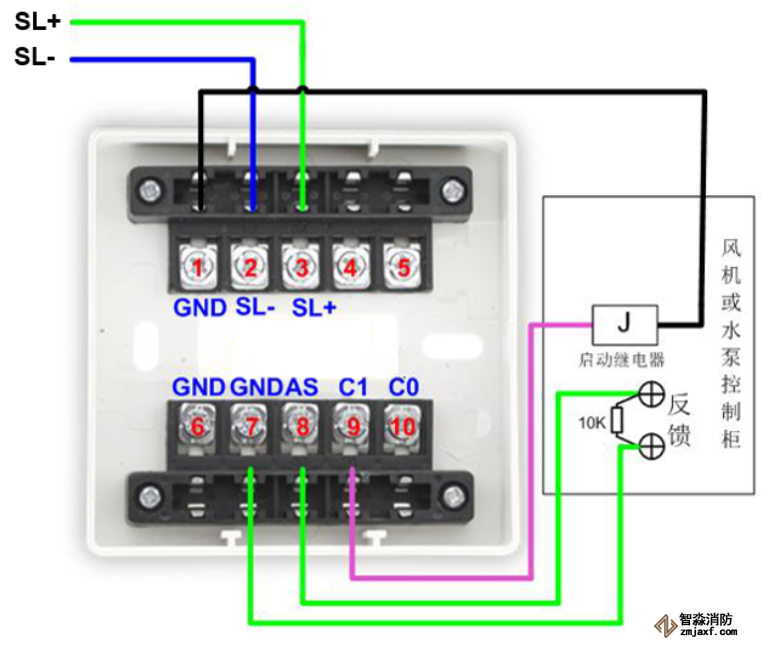

JBF5142輸入輸出模塊



JBF5143輸出模塊



JBF4143/JBF4143A輸出模塊




JBF5155輸入輸出模塊

（控制非自保持設備接線方法）

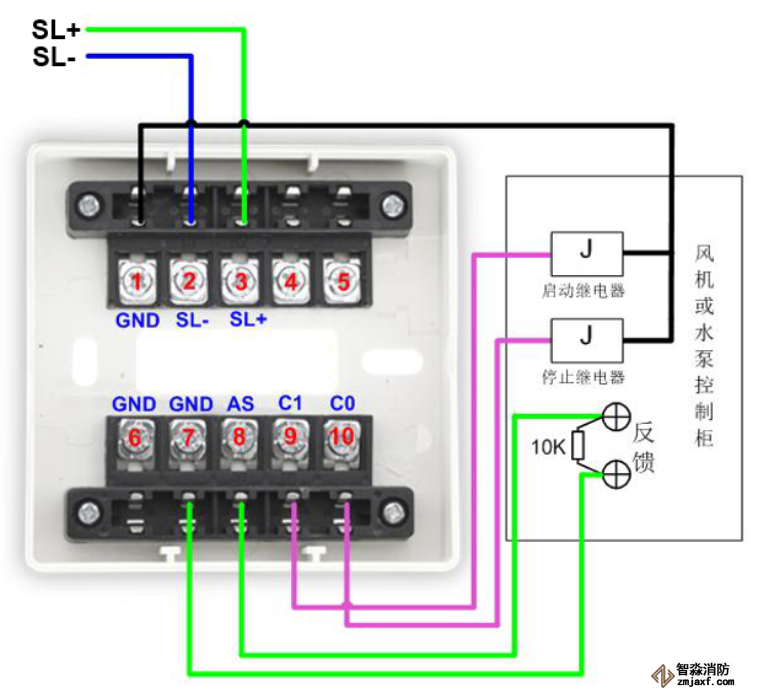

JBF5155輸入輸出模塊

（控制自保持設備接線方法）

以上圖片版權均歸青鳥消防所屬

  JADE BIRD FIRE

青鳥消防，以專業的態度，

匠心打造世界級消防報警產品。

您的每一句認可滿意，是我們前進的動力；

您的每一個寶貴建議，是我們專研的助力。

未來，青鳥消防將不負使命，

為構建先進、安全、可靠的

火災報警智能消防體系，篤力前行。
