余壓監控系統，又名智能壓差測控系統、余壓控制系統、防排煙余壓監測系統、消防余壓探測系統等，主要輔助高層建筑正壓送風系統在防煙排煙過程中，滿足走廊至消防前室、封閉避難層（間）、防煙樓梯間的壓力呈遞增分布，對其余壓進行檢測和控制。加壓送風余壓控制系統主要由余壓探測器（余壓傳感器）、余壓控制器（箱）、余壓監控器、泄壓閥（旁通閥）電動執行器、氣管等組成。

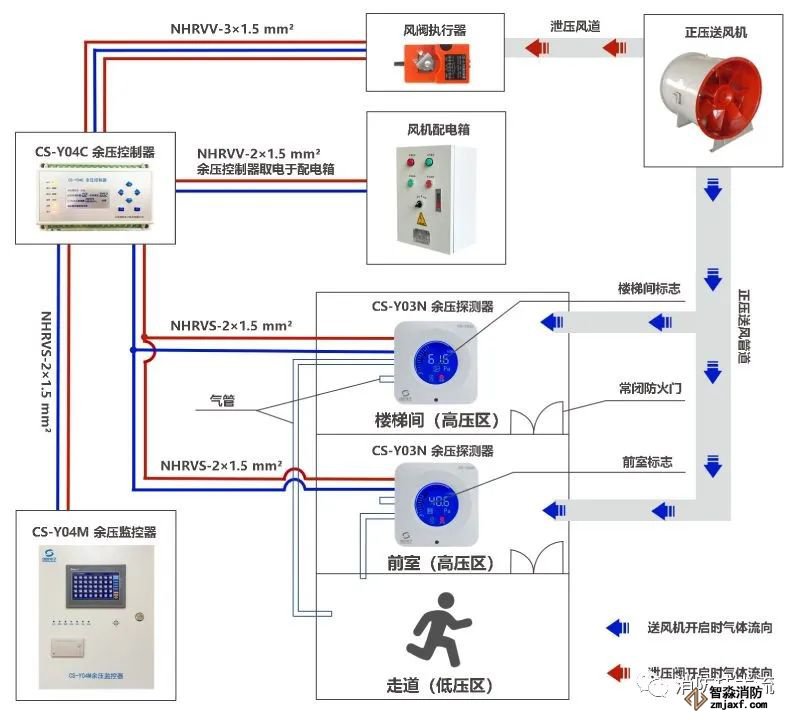

前室|樓梯間余壓監控系統原理如圖：

上圖余壓監控系統原理解釋：

1、發生火災時，正壓送風系統啟動，著火層及上下相鄰兩層風口開啟，圖中藍色箭頭表示正壓送風機開啟時空氣的流動方向，依據安全逃生原則，加壓送風應滿足防煙樓梯間壓力>前室壓力>走道壓力的壓力遞增分布。

2、余壓探測器監測走廊至消防前室、封閉避難層（間）、防煙樓梯間的余壓值：

（1）泄壓。當余壓值超過規定區間時（“規定區間”參考GB51251-2017《建筑防煙排煙系統技術標準》），余壓傳感器將信號傳遞給余壓控制器（箱），余壓控制器（箱）聯動泄壓閥執行器，打開旁通閥，將正壓風機的風量分散到系統外，從而使正壓送風管道的風量減少，圖中紅色箭頭表示旁通閥開啟時空氣的流動方向，這時，消防前室、封閉避難層（間）、防煙樓梯間的余壓值下降回歸至正常區間。

（2）加壓。當余壓值低于規定區間時，余壓傳感器將信號傳遞給余壓控制器（箱），余壓控制器（箱）聯動泄壓閥執行器，關閉旁通閥，正壓送風管道的風量增大，使消防前室、封閉避難層（間）、防煙樓梯間的余壓值上升至正常區間。

3、余壓控制器（箱）由風機配電箱供電，負責給余壓探測器和泄壓閥執行器供電，它的安裝教程可以參考《CS-Y04C余壓控制器安裝及圖解》。

4、余壓監控器放置于消控室，可以實時查看系統內全部余壓探測器和余壓控制器（箱）的工作狀態和報警信息，并具有打印相關信息功能，監控器箱體指示運行、通信、報警、故障、消音等。
