前端攝像頭到交換機距離超過100米怎么辦？

作者：消防檢測設備
發布時間：2021-01-04 03:16:18
來源：http://dzjshs.cn/
點擊：671

大家好，我是江蘇消防檢測設備廠家。有朋友問到，監控安裝工程網線大于100米怎么辦？三百米距離用什么？或者中途發現距離非網線所能及如何處理？

正文

那么在項目中，如果對于需要傳輸三百米距離、或者中途發現距離超長如何解決呢？今天我們一起來總結下幾種方法。

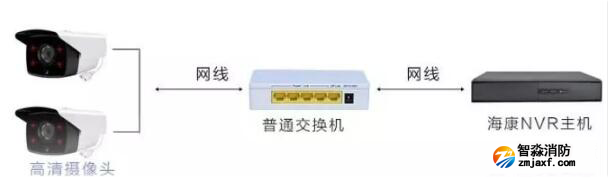

一、增加交換機

五類，六類網線的最長傳輸距離都是100米，如果要加大傳輸距離，在兩段雙絞線之間可安裝交換機等中繼設備，理論上最多可安裝4個交換機。如安裝4個交換機連接5個網線段，理論最大傳輸距離可達500m。

對于監控項目距離超過100米時，我們?cè)谥虚g每加一個交換機進行中繼，那么傳輸距離就延長100米，因?yàn)榻粨Q機有放大信號的功能使得網絡信號加強，所以能夠正常使用。

但如果對于距離較遠，300米或500米的話，增加多臺交換機雖然也能解決，但交換機三級放大后信號就會出現不穩定。所以增加交換機的方式最好是只能增加兩臺交換機來解決300米以內傳輸問題。

二、光纖傳輸，增加光纖收發器

遠距離網線傳輸，網絡信號衰減過大，如果超過300米距離，中間可以加一對光纖收發器。用光纖傳輸是最理想的方式，信號流暢且穩定。

光纖收發器也需配對使用，一端收發器的發射口（TX）連接另一端收發器的接收口（RX），在收發器之間使用光纖傳輸，攝像頭終端通過交換機與收發器連接，這樣的組網方式，對于大型監控覆蓋同樣適用，其優異的性能被廣泛使用。

三、網橋傳輸

如果對于很多環境，布線比較困難，那么中間也可以使用無線傳輸，安裝簡單，施工成本低。需要注意的是，無線網橋之間要可視，不能有障礙物阻攔。

無線網橋有兩種方式法可以使用。

1、點對點連接

如果多個攝像頭比較集中，可以把攝像頭連接交換機。

如果攝像頭比較分散，距離較遠，可每個攝像頭都配置一對網橋。

2、點對多點

如果攝像頭分布的位置到監控中心形成的夾角小于60度，可考慮點對多點傳輸?？梢詼p少發射端網橋和成本。

網橋的這兩種方式是根據不同的場景來使用，例如在大街上、學校里，工廠中、寫字樓內，建筑工地上、公園中、住宅小區里、江河岸邊、港口碼頭、甚至是森林、戈壁灘等等。只要有需要安裝視頻監控系統的，就可以使用無線視頻監控系統，會用到網橋。

總結

1、易用性

這三種方法各有使用，如果對于傳輸距離在200米內的話，那么我們可以直接在中間加個交換機來繼續使用網線傳輸，如果對于距離較遠，又不想復雜的布線的話，可以使用網橋來傳輸，比較方便。

如果兩地之間有障礙物，不適合無線網橋組網，那么可以考慮中間使用光纖組網方式。所需要的耗材是一對光收發器、皮纖。

2、穩定性

交換機在中斷兩臺左右信號是比較穩定，3臺中繼后信號就會衰減，這個只適于200米左右的短距離傳輸；網橋傳輸省時省力，但穩定性稍差，受多種因素影響；光纖組網方式相對簡單，光收發器成對使用，一端連接攝像頭，另一端連接到機房交換機，光收發器之間通過皮纖連接。光纖組網耗材成本不高，且穩定可靠。
